Главни технолошки карактеристики

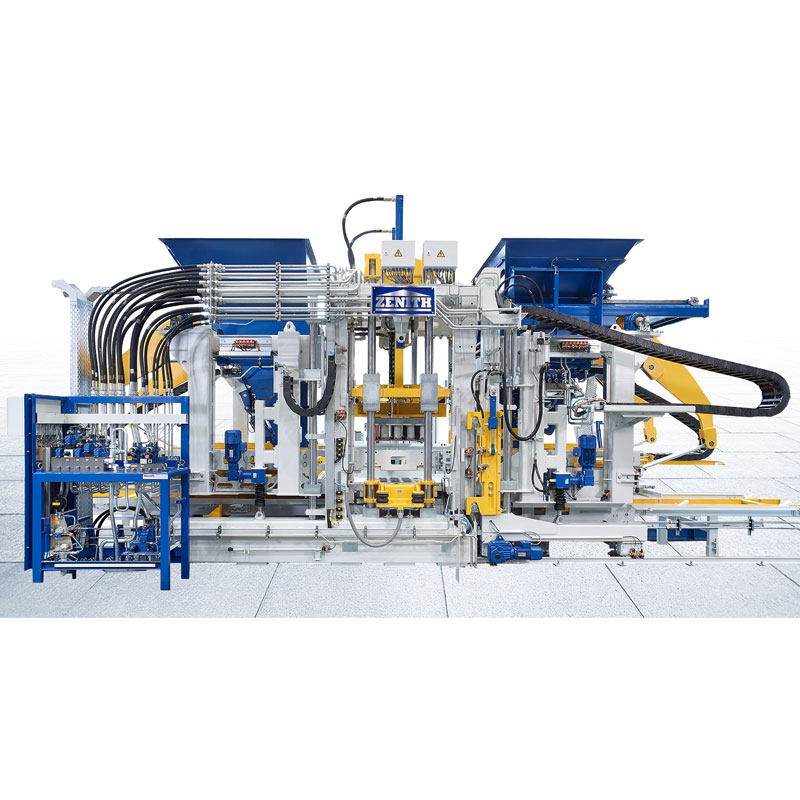

1) Можете да бидете сигурни дека ќе купите машина за правење блокови од единечни палети Zenith 1500 од нашата фабрика. Висококвалитетниот серво систем за набивање наречен Ultra-Dynamic се залага за многу висока набивање и екстремна динамика. Затоа гарантира брзо и ефикасно производство на производи со врвен квалитет. Особено за производи со голем волумен, како и за премиум производи, кои се произведуваат со пред-и средно вибрации, овој систем за вибрации обезбедува многу предности. Системот работи без маслена бања што поддржува еколошко производство и ниско одржување.
2) Употребата на фитинзи за завртки за масата за вибрации, попречниот зрак на моторот и страничните делови на рамката е посебна карактеристика на оваа машина за правење блокови од единечни палети Zenith 1500. Тој е уникатен на пазарот бидејќи може да се прилагоди на условите за производство на клиентите. Навртената конструкција обезбедува и отпорни врски и одлична стабилност.

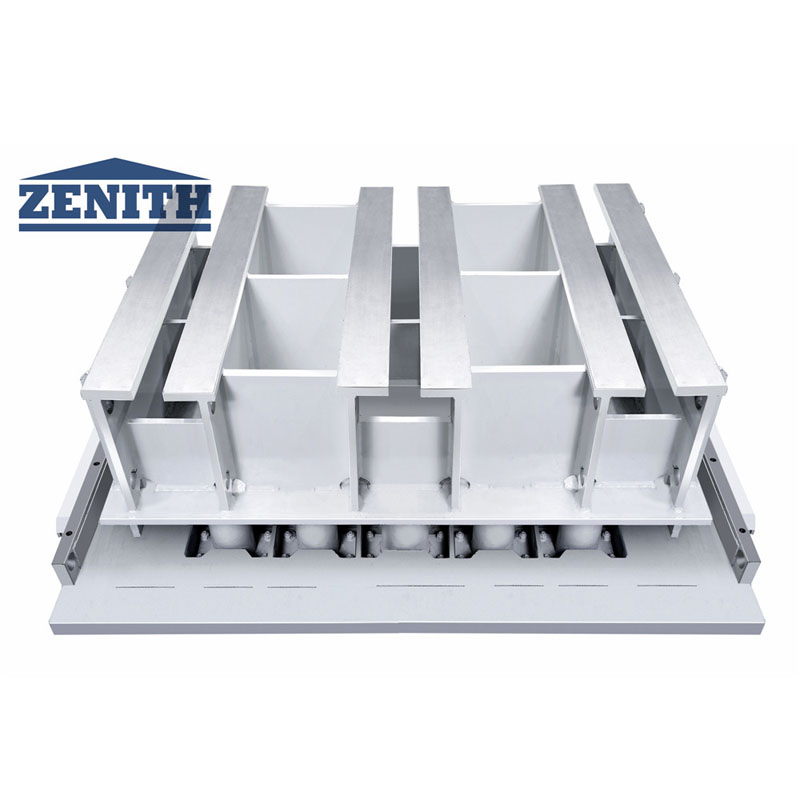

3) Пневматскиот уред за стегање на мувла обезбедува лесна промена на мувла. Калапот се поставува без дополнителни прицврстувања-на пр. завртки на држачот за мувла. Тој е фиксиран со пневматски управуваните лостови за стегање. Оптимални резултати од вибрации и подолг век на траење на мувлата се постигнуваат благодарение на индивидуалните прилагодувања на пред-и главните вибрации. Уредот за стегање калапи сега може да се прилагоди на системите за прицврстување калапи на други производители на машини и калапи.
4) Развиен е нов траверс за машината за правење блокови од единечни палети Zenith 1500 што овозможува да се отстранат столбовите поединечно од страна. Оваа нова функција заштедува многу време за време на работите за одржување и размената може да се изврши многу побезбедно и со помал напор. Целата геометрија на овој склоп, вклучувајќи ги колоните, е идентична со претходната машина ZENITH 1500. Можно е повторно да се вклопи овој нов траверс на постоечките машини.
5) 5) Концептот за самообјаснување и интуитивно визуелизација гарантира за лесно учење на работата на машината. Новиот дијагностички дизајн ги поддржува операторите во изборот на најдобрите прилагодувања. Отстранувањето на проблемите кое одзема многу повеќе не е потребно и времето на прекин на производството е намалено на минимум. Со користење на најновата технологија за бази на податоци, сите информации може да се снимаат, проценуваат и складираат. Овие податоци се достапни насекаде благодарение на комплетното вмрежување на постројките.
Технички податоци
Основната конфигурација на машината за правење единечни блокови Zenith 1500 | |
Макс. големина на табла | 1.400 mm x 1.200 mm x14 mm |
Областа на калапи | Според распоредот на цртежот на калапот |
Големина на производот | 50мм-500мм |
Технички параметри на автоматски син автомобил | |
Макс. носивост | 15 кг |
Макс. носивост по багажник за вметнување | Како дизајн |
Максимална носивост на секои два слоја на решетката за вметнување | Како дизајн |
Внатрешна ширина на држачот за поддршка | 1.060 мм |
Слоеви на решетката за вметнување | Дизајниран како шема |
Растојание на решетката за вметнување | Како дизајн |
Моќ на возење на мајката автомобил | ДОБРА 11KW |
Висина на производот | |
Макс. висина | 500 мм |
мин. висина | 30 мм |
Висина на редење | |
Макс. Висина на редење (вклучувајќи ја палетата) | 1.800 мм |
Макс. Производна област (под производство со стандардна големина) | 1.350* 1.050 mm |
Големина на палетата (стандардна) | 1.400 * 1.100 мм |
Дебелина на челична плоча | 14 мм |
Волумен на силос на основниот материјал | |
Со исклучок на силос за пигменти | 1.500 л |
Висина на машината | |
Со исклучок на уредот за пигменти | 35Т |
Транспортер на палети | 1,6 Т |

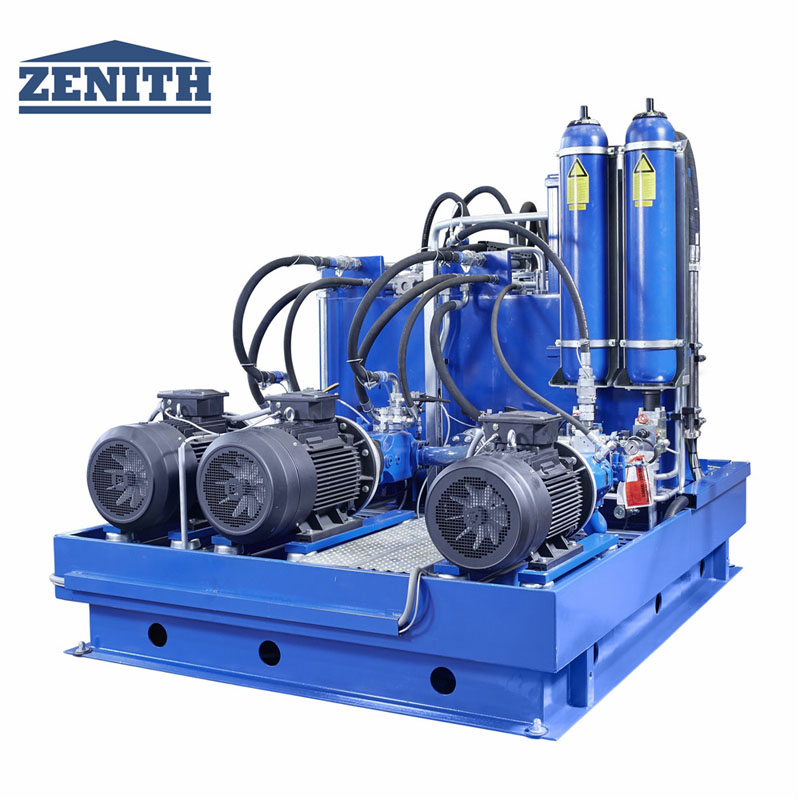

Хидрауличен уред | 3.2Т |
Големина на машината | |
Макс. вкупна должина | 8.250 мм |
Макс. вкупна висина | 4.650 мм |
Макс. вкупна ширина | 3.150 мм |
Технички параметри на машината/ потрошувачка на енергија | |
Систем за вибрации | Серво вибрационен систем |
Табела за вибрации | Максимална: 175KN, 60HZ |
Врвна вибрација | Максимум: 32 KN |
Хидрауличен притисок | |
Вкупен проток | 540 л/мин |
Работен притисок | 180 бари |
Макс. моќ | 140 KW |

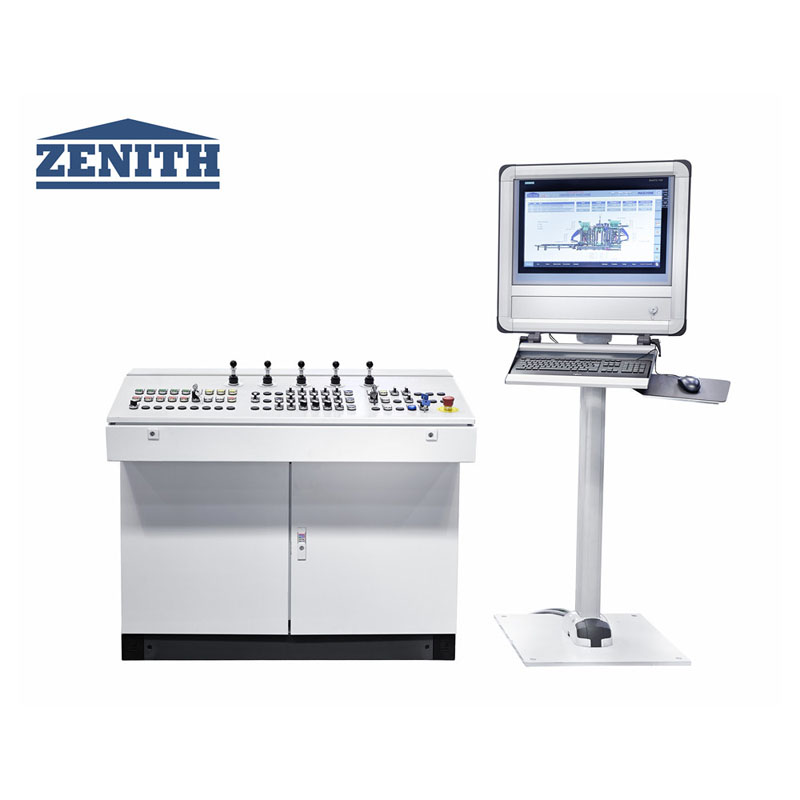

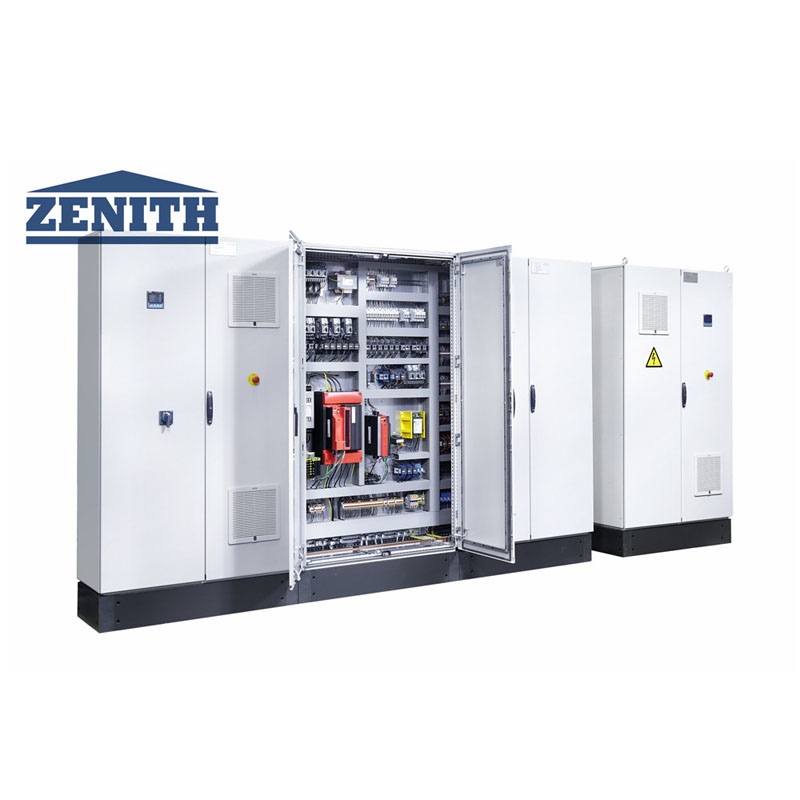

Контролен систем | Siemens S7-1500, конзола со екран на допир |
Производствен капацитет
Тип на блок | Димензии (мм) | Слики | Количина/Циклус | Време на циклус | Производствен капацитет (на 8 часа) |
Шуплив блок | 400*200*200 | 15 | 15-ти | 28.800 парчиња | |
Правоаголен павер | 200*100*30 | 60 | 14-ти | 2.419 м2 | |
Правоаголен павер (без мешање на лицето) | 200*100*80 | 60 | 115 | 3.110м2 | |
Курстоун | 150*1000*300 | 6 | 20-ти | 8.640 парчиња |
