Главни технолошки карактеристики
1) Контрола на технологија за конверзија на фреквенција

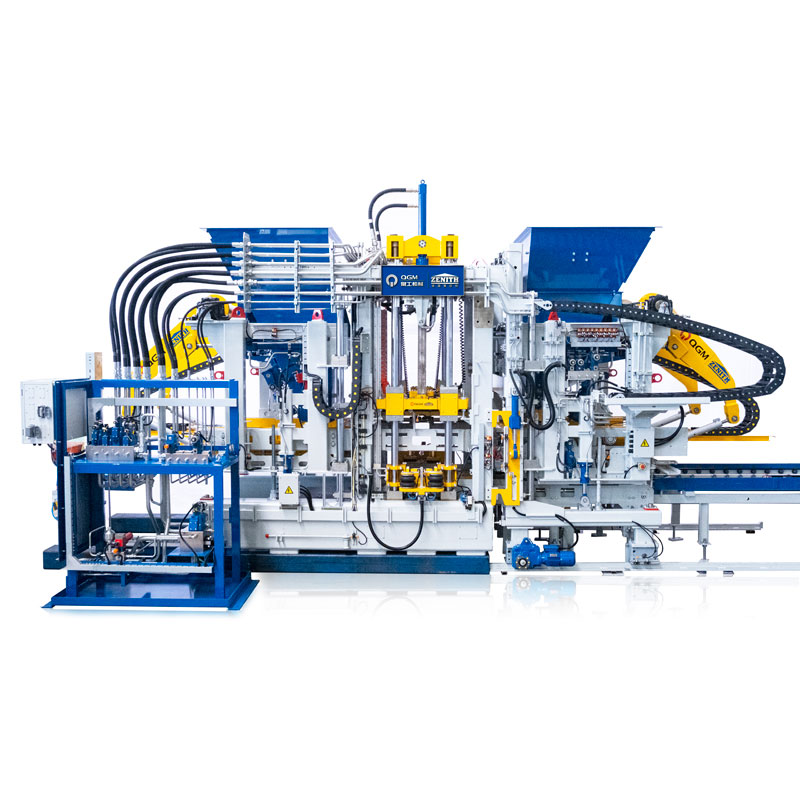

Намалете ја струјата за стартување на моторот и контролата на функцијата за мек старт, продолжете го животниот век на моторот. Главниот осцилатор на машината за бетонски блокови ZN1000C прифаќа нискофреквентно мирување и работа со висока фреквенција, што ја подобрува брзината на работа и квалитетот на производот. Намалете ги механичките додатоци и оштетувањата на моторот, го продолжите животниот век на моторот и механичкото. Конвертерот на фреквенција заштедува околу 20%-40% енергија од традиционалниот конвертер.
2) Германија Сименс PLC систем за контрола, Сименс екран на допир, Германија
Лесно ракување, низок коефициент на дефекти, стабилност на работа на машината за бетонски блок ZN1000C и висока доверливост. Користете ја најнапредната индустриска интернет технологија, реализирајте далечинско решавање проблеми и одржување. PLC и екранот на допир го користат интернетот PROFINET заедно, погодно за дијагностицирање на системот и проширување на ВЕБ. Постигнувајте дијагностика на проблеми и систем за аларм постојано, удобен за одржување на машината и отстранување на проблеми. PLC работи на податоци за трајно зачувување.
3) Систем за вибрации
Табелата за вибрации се состои од динамична табела и статичка табела. Кога започнуваат вибрациите, динамичната маса вибрира, статичката маса останува статична. Структурата е дизајнирана да обезбеди амплитуда на масата за вибрации, за да се обезбеди висок квалитет на бетонските производи. Табела за вибрации со челик HARDOX. Режим на вибрации: користење на вибрационата маса вибрации + вибрации на горната мувла; инсталација на вибрационен мотор Уред за амортизација на вибрации и уред за ладење на воздухот.
4) Систем за хранење
Моторот користи мотори SEW, кои контролираат две вратила за мешање. Рамката за хранење, долната плоча и сечилото за мешање се изработени од високо-должен челик HARDOX, локацијата на долната плоча може да се прилагоди. Системот за хранење има уред за запечатување за да се спречи истекување. Вратата на вратата за празнење е контролирана од моторот SEW.
5) Хидраулична станица
Хидрауличните пумпи и хидрауличните вентили прифаќаат меѓународни брендови. Цевката користи „Поврзување со прирабница, удобна инсталација и одржување. Точка за откривање притисок со повеќе точки, практично откривање. Функција за аларм за дигитална температура и блокирање. Поврзување на моторот и пумпата, прирабничка врска, добра коаксијална. Динамичен пропорционален вентил и пумпа со постојана моќност, регулација на брзината, регулација на напон, заштеда на енергија.
Технички податоци
Макс. Областа за формирање | 1.100*820мм |
Висина на готовиот производ | 20-300 мм |
Циклус на калапи | 15-25с |
Возбудлива сила | 80 KN |
Големина на палета | 1200*870*(12-45)мм |
Формирање на број на блок | 390*190*190мм (10 блока/калап) |
Табела за вибрации | 2*7,5KW |
Врвна вибрација | 2*0,55KW |
Електричен систем за контрола | SIEMENS |
Вкупна тежина | 42,25 KW |
Димензии на машината | 12Т |
Производствен капацитет
Тип на блок | Излез | Блок ZN1000C Машина за правење |
240*115*53мм |
Број на формирани блокови (блок/калап) | 50 |
Кубен метар/час (m3/час) | 13-18 | |
Кубен метар/ден (m3/ 8 часа) | 1005-1400 | |
Број на тули (блокови/ m3) | 683 | |
390*190*190мм |
Број на формирани блокови (блок/калап) | 9 |
Кубен метар/час (m3/час) | 22,8-30,4 | |
Кубен метар/ден (m3/ 8 часа) | 182,5-243,3 | |
Број на тули (блокови/ m3) | 71 | |
400*400*80мм |
Број на формирани блокови (блок/калап) | 3 |
Кубен метар/час (m3/час) | 69,1-86,4 | |
Кубен метар/ден (m3/ 8 часа) | 553-691.2 | |
Број на тули (блокови/ m3) | 432-540 | |
245*185*75мм |
Број на формирани блокови (блок/калап) | 15 |
Кубен метар/час (m3/час) | 97,5-121,5 | |
Кубен метар/ден (m3/ 8 часа) | 777,6-972 | |
Број на тули (блокови/ m3) | 2160-2700 | |
250*250*60мм |
Број на формирани блокови (блок/калап) | 8 |
Кубен метар/час (m3/час) | 72-90 | |
Кубен метар/ден (m3/ 8 часа) | 576-720 | |
Број на тули (блокови/ m3) | 1152-1440 | |
225 * 112,5 * 60 |
Број на формирани блокови (блок/калап) | 25 |
Кубен метар/час (m3/час) | 91.1-113.9 | |
Кубен метар/ден (m3/ 8 часа) | 728,9-911,2 | |
Број на тули (блокови/ m3) | 3600-4500 | |
200*100*60 |
Број на формирани блокови (блок/калап) | 36 |
Кубен метар/час (m3/час) | 103,7-129,6 | |
Кубен метар/ден (m3/ 8 часа) | 829.4-1036.8 | |
Број на тули (блокови/ m3) | 5184-6480 | |
200*200*60 |
Број на формирани блокови (блок/калап) | 4 |
Кубен метар/час (m3/час) | 72-90 | |
Кубен метар/ден (m3/ 8 часа) | 576-720 | |
Број на тули (блокови/ m3) | 576-720 |
